500元做出来的单细胞操作仪

最近,一个客户提出了一个实验需求:使用压力控制器和玻璃毛细管来精确可控的完成吸取和释放单个细胞的过程,并寄了一批内径40微米的玻璃毛细管给我们。

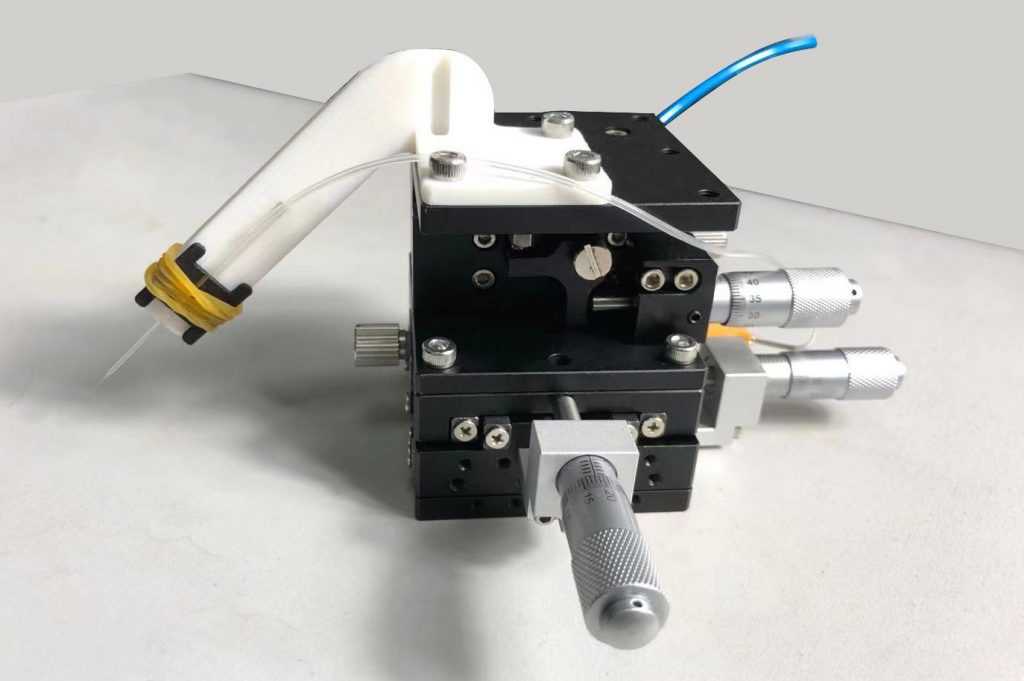

我们的测试条件相对简陋,一个三维位移台用来精确控制毛细管末端在培养皿中的位置;一个3D打印的毛细管固定架用来连接玻璃毛细管和三维平移台;一根橡皮筋用来固定玻璃毛细管到毛细管固定架上;一段硅胶管用来连接压力控制器和玻璃毛细管,将压力控制器的输出压力导入到毛细管中;整个显微操作部分的制作,成本大概500元左右。

500元做出来的单细胞操作仪插图

1、压力输出范围:-1 mbar到+1 mbar

2、压力输出范围:-2.5 mbar到+2.5 mbar

3、压力输出范围:-5 mbar到+5 mbar

从结果来看,抽取和释放的液体体积和压力呈简单线性关系,抽取和释放的频率也和压力控制器的设定同步,压力控制器出色的完成了任务。我们的简易微操平台也非常稳定的控制着玻璃毛细管在液体中的位置。

如果换成电动平移台的话,应该可以实现毛细管在孔板和培养基之间的程序化移动,配合吸取和释放细胞的操作,就可以作为一个简单的细胞显微操作仪使用。

这里我由衷的感到伟大祖国制造业的强大,让我们用极低的成本做了一台价格十多万美元的细胞操作仪的事情。
