描述

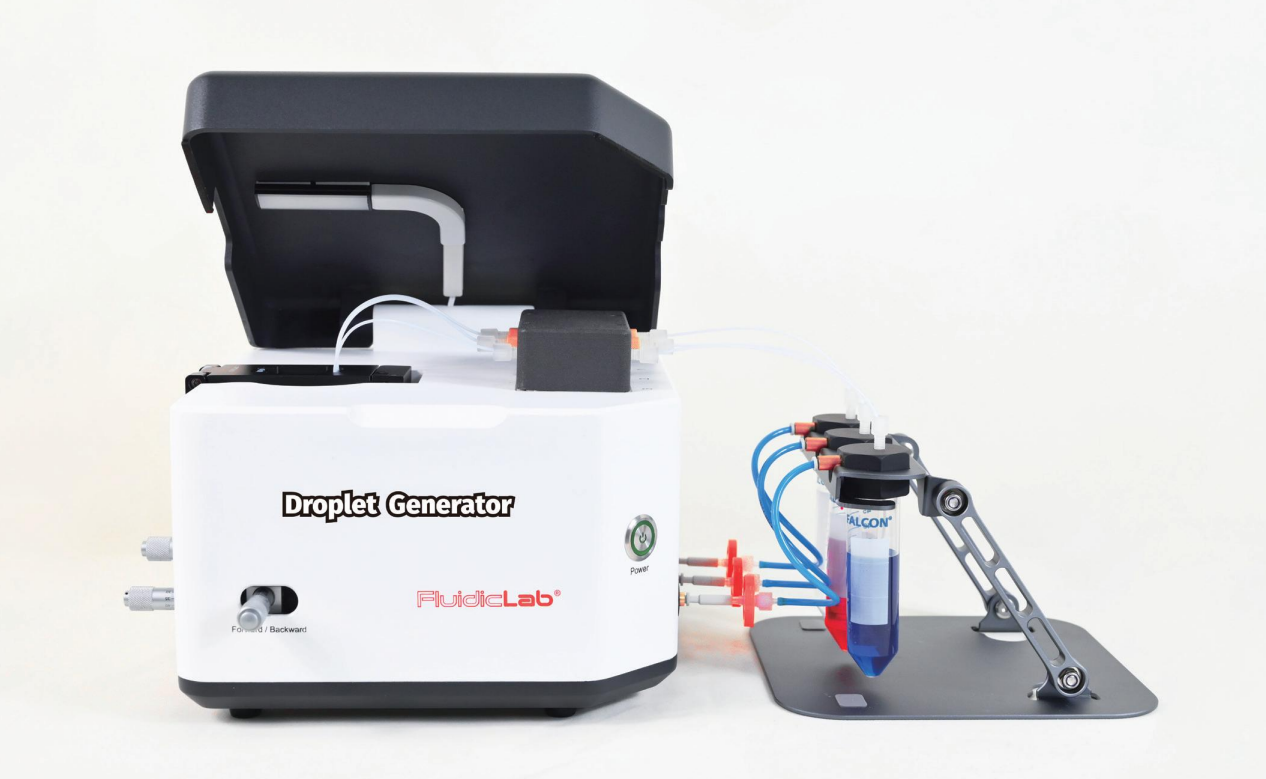

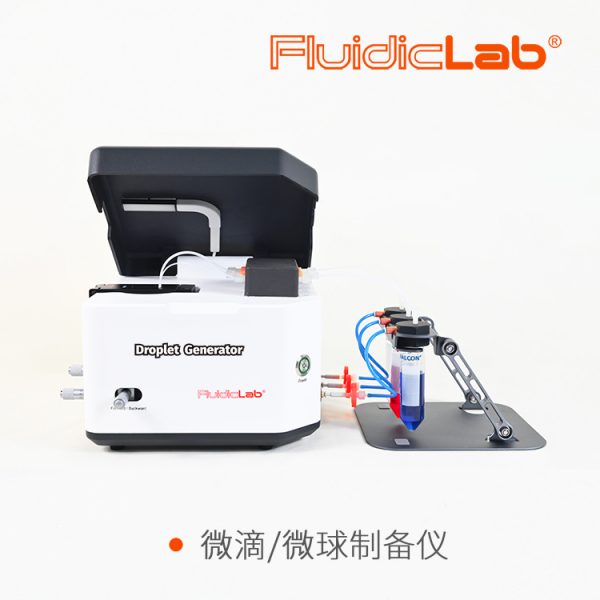

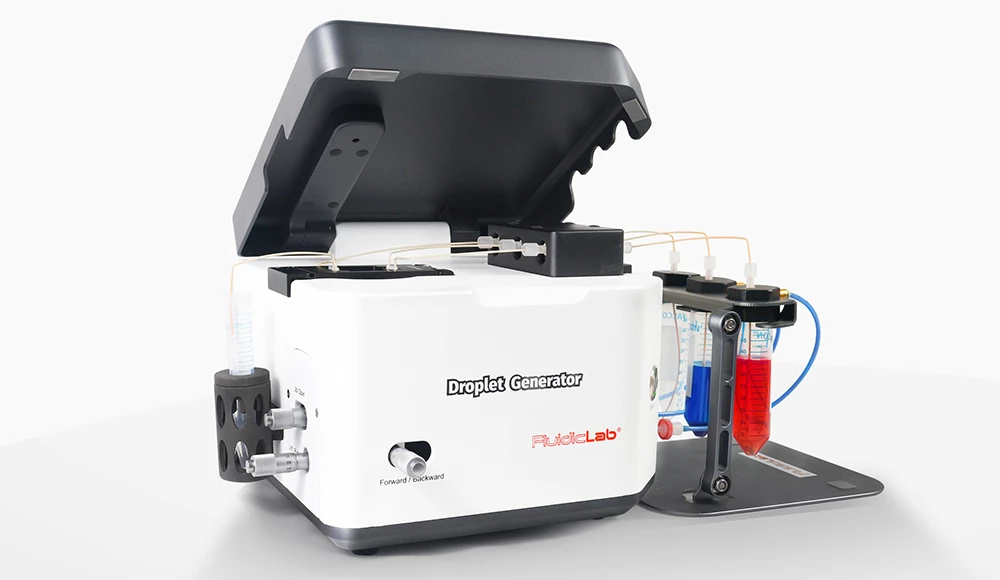

FluidicLab自动微滴/微球制备仪-液滴微流控系统
采用先进的液滴微流体技术,集压力驱动、流量监测和实时影像为一体,提供完整的微滴制备解决方案。
使用压力驱动的流动相和分散相,经流量传感器(依应用不同,设备中可不含流量传感器),以恒定流速进入微滴生成芯片,在快速相机的实时监测下稳定制备高重复性和高单分散性的微滴。
性能优势:
1.连接简单,软件控制 2.高稳定性,单分散性CV< 5%
3.恒压控制,压力输出波动<0.2% 4.恒流控制,负反馈调节
5.微滴生成可视化 6.内置显微镜和快速相机
7.体积小巧,可放入超净工作台 8.兼容多种标准PDMS/玻璃芯片
9.提供标准试剂,可包裹多种材料和细胞 10.提供成熟稳定的应用方案
应用实例:
FluidicLab自动微滴微球制备仪,通过更换微液滴生成芯片及试剂,可制备出种类繁多的微液滴,在单细胞分析、药物筛选、细胞培养、再生医学、合成生物学、组织工程和高附加值微球材料合成等研究领域有着广泛应用。具体应用案例请联系我们或者前往FluidicLab查询。

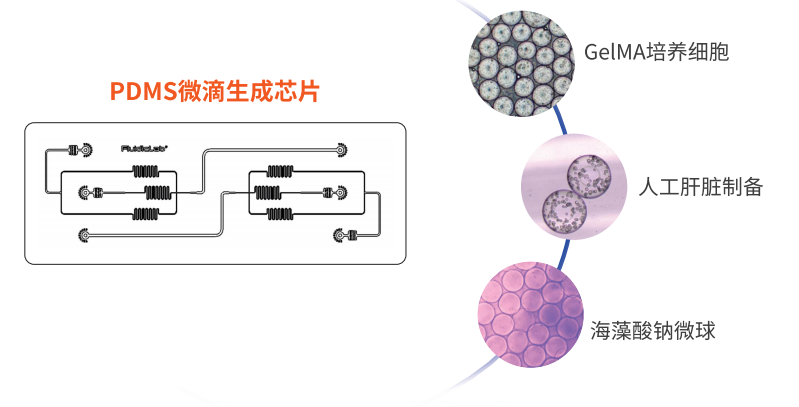

PDMS微滴生成芯片相关应用:GelMA培养细胞、人工肝脏制备、海藻酸钠微球制备。

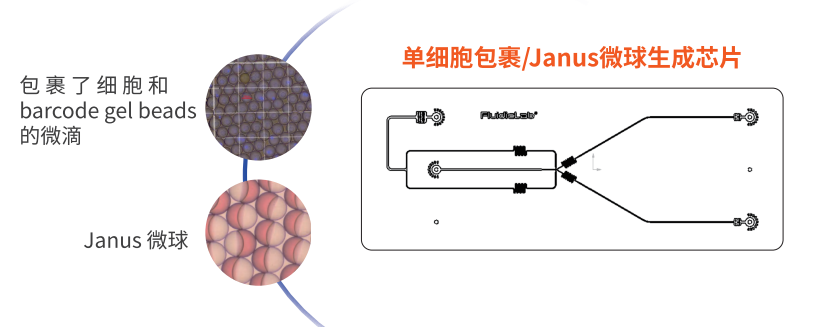

单细胞包裹/Janus微球生成芯片:制备包裹细胞和Barcode gel beads的微滴,Janus微球生成

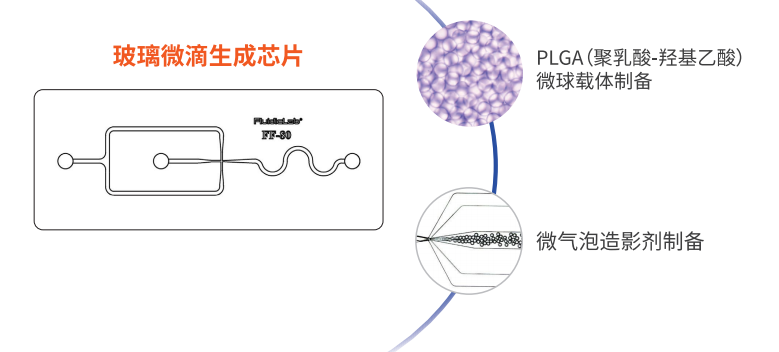

玻璃微滴生成芯片:PLGA(聚乳酸-羟基乙酸)微球载体制备

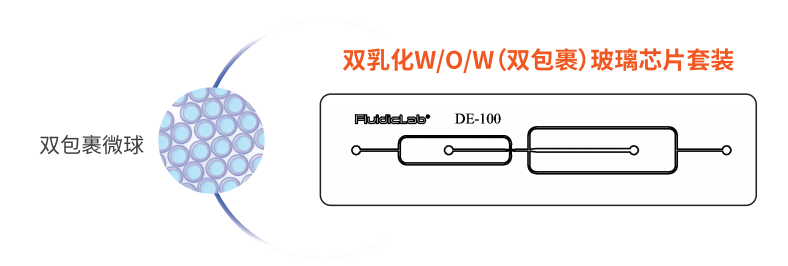

双乳化W/O/W(双包裹)玻璃芯片套装:双包裹微球制备
![]() |
![]() |
![]() |
![]() |

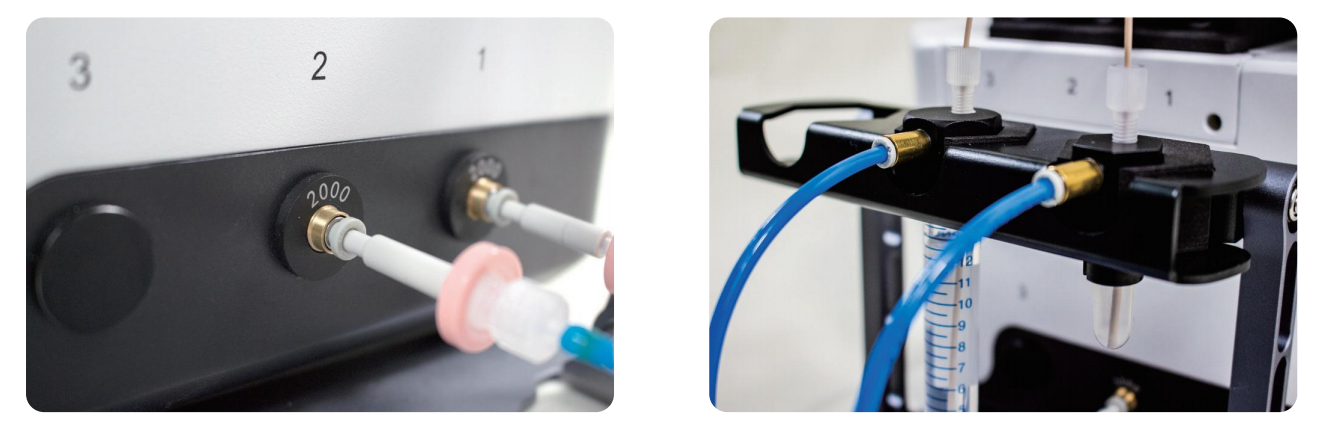

精密压力驱动
1.内置压力驱动,快速 PID 控制使压力输出波动<0.2%,稳定生成单分散性<5%粒径均一的微液滴。
2.压力响应时间<100ms,可快速达到设定压力值。
3.可匹配各种容量储液池,从 1.5 mL到 10 L,满足长时间持续制备需要。

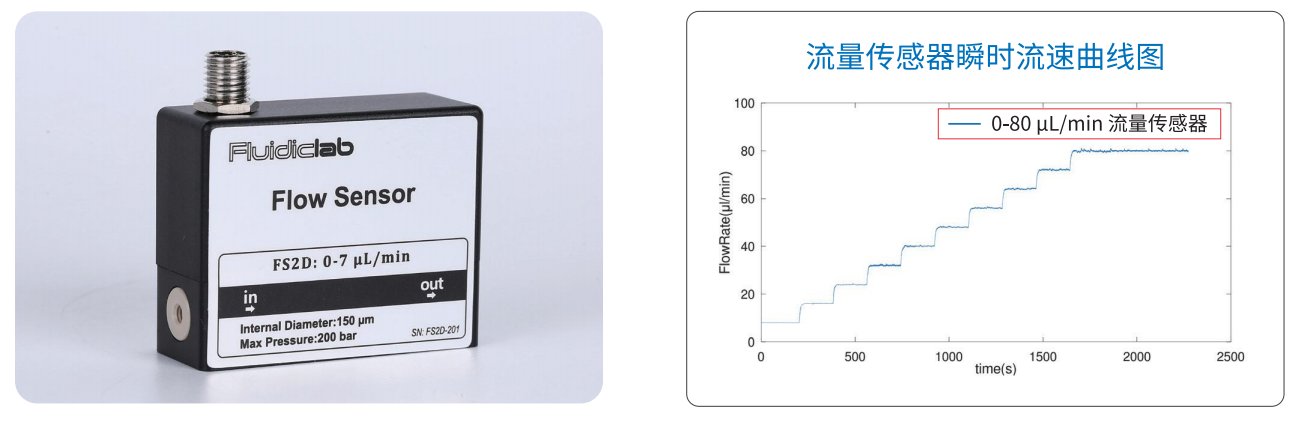

高精度恒流控制
1.内置温度传感器芯片,根据热差与流速的对应关系,从而确定流速大小。
2.流量监测范围0~80uL/min,通过反馈调节控制压力输出,进而实现恒流控制
3.恒流控制响应时间<40ms,面对流阻多变场景,仍能保证恒定流速,且无流量脉冲。

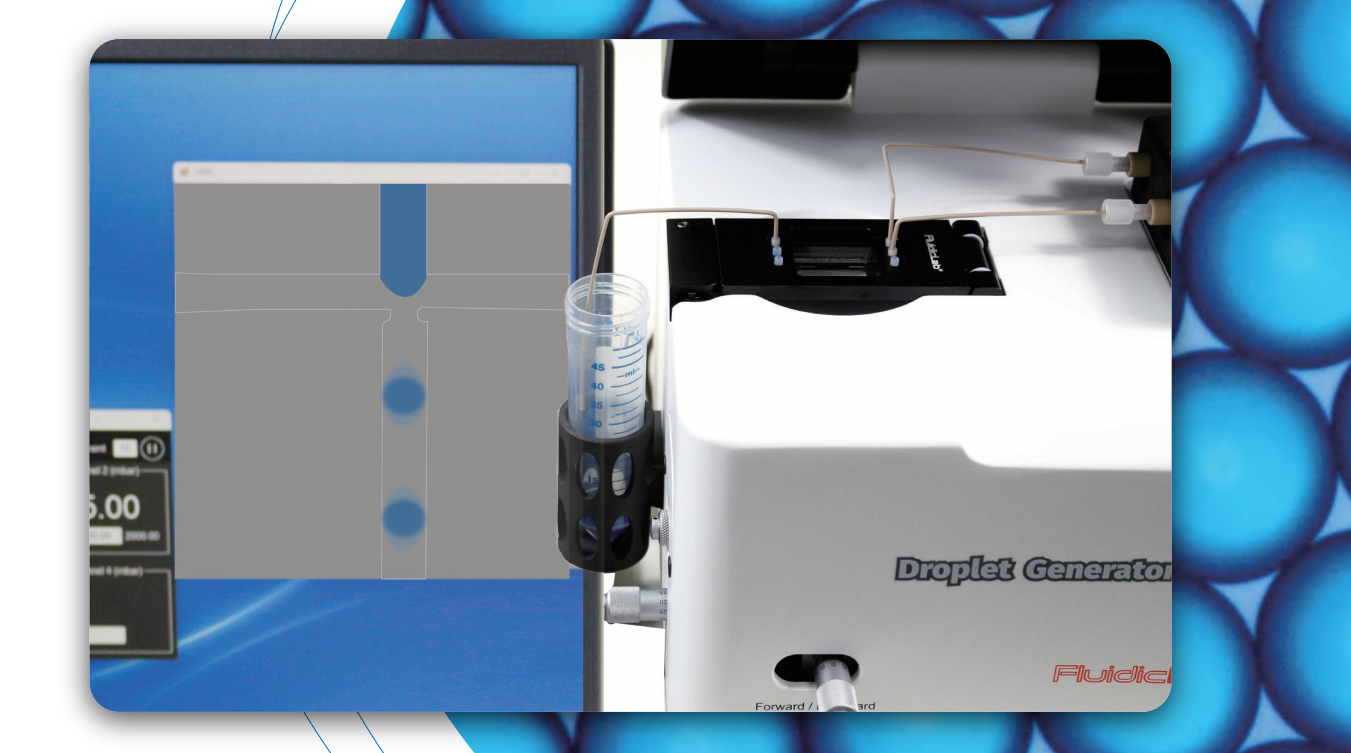

液滴生成可视化
1.内置显微镜和快速相机,利用辅助光源,获得清晰稳定的微滴生成界面。
2.摄像参数可调,*短曝光时间25 us,可快速捕捉微滴生成过程。
3.微滴生成可视化使调节微滴大小与芯片清理更直观高效。

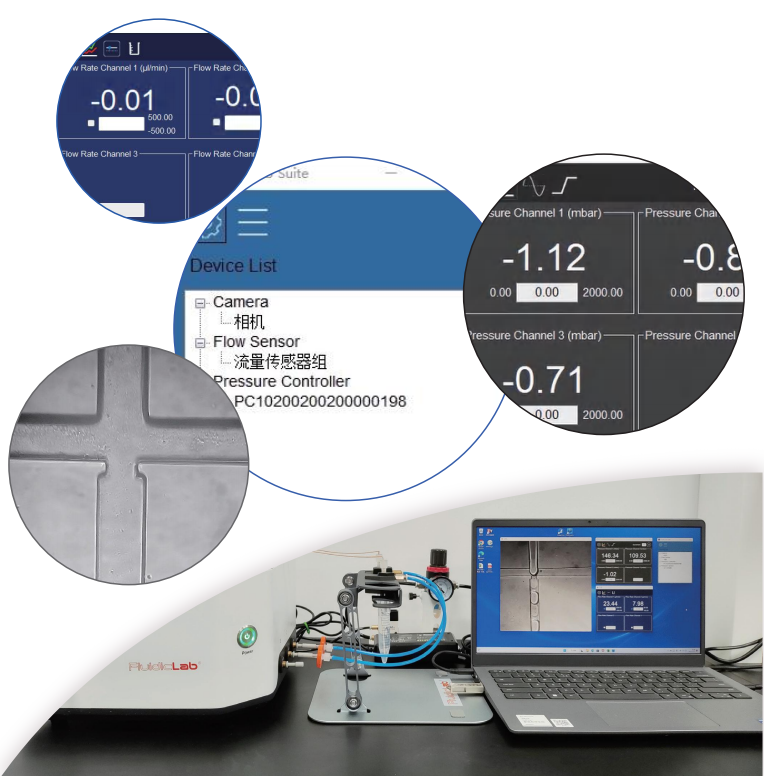

FluidicLab Suite 软件 —— 操作简便、用户界面友好
1.全面支持:自动扫描读取设备信息,即插即用,简单直观。
2.功能强大:恒压恒流输出、波形压力和波形流量输出、自定义压力和流量输出。
3.自动执行:简单易用的自动化脚本编辑和执行模块,控制多种设备相互协作运行。
4.无限拓展:开放平台,支持与其它设备联合使用。

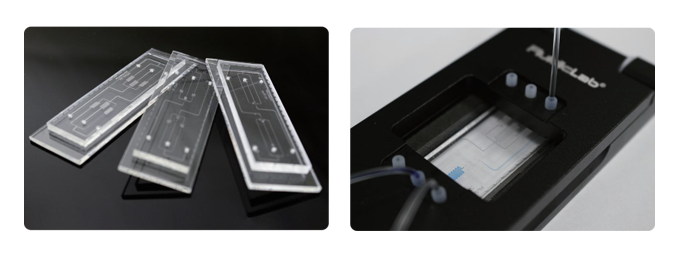

1.标准芯片夹具,10秒完成管路连接,方便快捷
2标准玻璃、PDMS微滴生成芯片,25 um~300um微滴均可应对自如。
3.专业芯片设计和加工团队,可根据客户应用定制芯片。
完备的微滴制备试剂 —— 经过大量实验验证的试剂,大幅度降低用户的试错成本
1.Drop-Surf 微滴生成油制备的微滴可稳定存放数周以上,具有良好的生物相容性,满足细胞和组织培养的苛刻要求。
2.Drop-Surf 破乳剂可有效实现将固化微球从乳液中释放,去除微球表面残留的表面活性剂,无生物毒性。
3.批次稳定,质量可靠,即开即用。

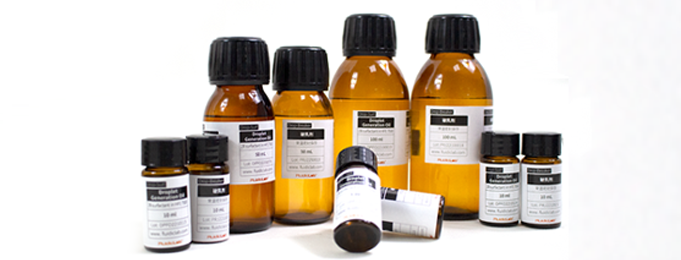

Drop-Surf 微滴生成油
技术参数:
精密压力驱动 | 实时成像观察 | 高精度流量监测(可选配) |
独立通道:2个(上限3个)
压力范围:0~2000mbar 密封储液池:兼容1.5mL/15mL/50mL 离心管,可选配更大容量储液池。 压力输出误差:小于0.2%满量程 输出响应时间:<100ms |
光学分辨率:2um
CMOS分辨率:800 X800 像素 成像速度:30帧/秒 视野范围:0.9×0.9 mm 镜头工作距离:5mm |
流量测量范围:0~80uL/min
响应时间:<40ms 兼容水和各种有机试剂 接口材料:PEEK 传感器接触材质:石英 液体温度范围:10°C~50°C |
