微流控智能LNP(脂质纳米颗粒)合成仪

在制备脂质纳米颗粒 LipidNanoparticle(LNP)的过程中,关键步骤 是 磷 脂 和 缓 冲 液( 缓冲液中溶解有mRNA、siRNA等生物大分子)在微流控芯片中高速均匀混合,自组装成LNP。微流控LNP制备平台具备粒径和单分散度高度可控、批次之间高重复性、低样品消耗、易操作等优势,可大幅度提高客户前期配方筛选效率。

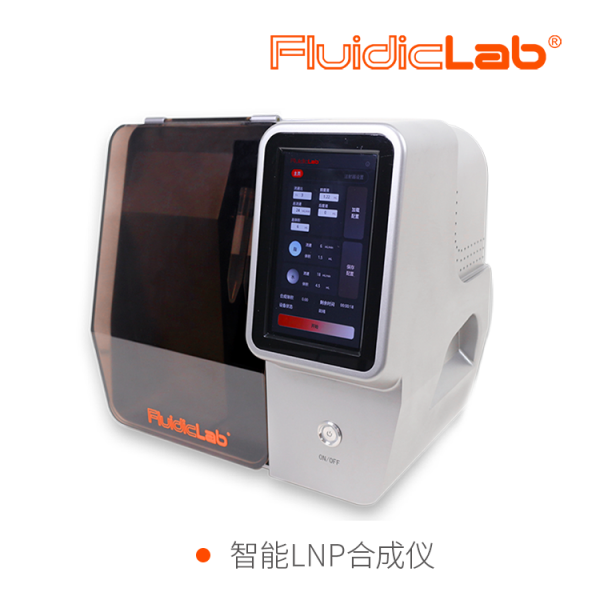

FluidicLab智能LNP合成仪(LNP-S1)---   纳米级脂质颗粒一体化解决方案

在制备脂质纳米颗粒 LipidNanoparticle(LNP)的过程中,关键步骤 是 磷 脂 和 缓 冲 液( 缓冲液中溶解有mRNA、siRNA等生物大分子)在微流控芯片中快速均匀混合,自组装成LNP。微流控LNP制备平台具备粒径和单分散度高度可控、批次之间高重复性、低样品消耗、易操作等优势,可大幅度提高客户前期配方筛选效率。

| 粒径均一且可控

粒径从40 nm到200 nm可控,单分散度(PDI)低于0.2;

| 批次重复性高

全自动化系统,无管路连接,无需启动和清洁,消除不同批次的可变性;

| 智能控制

可自动检测芯片堵塞和泄漏等异常情况,自动停机,节约用户宝贵原料;

| 耗材成本低

芯片强度*高,耐压50大气压,可经过清洗重复使用;

| 操作简易

无需外接电脑,全触屏配置,实验参数可加载或保存,开机30秒内即可开始制备;

| 运行高效

设备兼容国内外一次性注射器型号,单次运行时间 9~40s,一天内可完成上百种配方筛选。

| 智能控制

  • 内置压力与位置传感器,精准控制样品流速;
  • 双通道独立控制,流速比灵活设置;
  • 自动检测芯片堵塞和泄漏等异常情况,自动停机;
  • 快速到达设定流速,大幅度减少前废液体积。

| LNP中体积混合芯片

  • LNP粒径:40~200 nm;
  • 总流速范围:0.04 ~ 40 mL/min( 乙醇和水按照1:3设置);
  • 鱼骨形混合结构,层流混合时间<3 ms;
  • COC材质,耐压 50 Bar 以上,无泄漏堵塞风险;
  • 无需管路,芯片与注射器直接连接。

| LNP包封试剂盒

更多介绍可前往查看LNP包封试剂盒产品详细介绍

  • 复方磷脂和缓冲液,即开即用;
  • 可包裹 mRNA,siRNA,CRISPR/Cas9 等核酸;
  • >95% 的转染率;
  • 低毒性;
  • 可提供完整实验方案。

实验案例:

微流控智能LNP(脂质纳米颗粒)合成仪插图

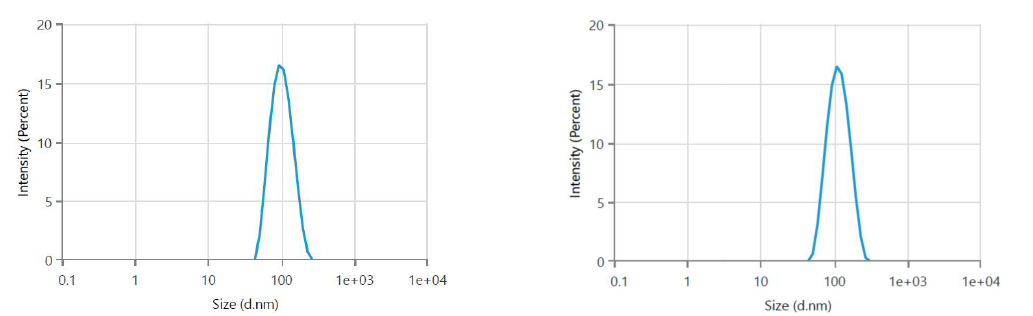

图 1、 LNP 原液粒径分布                                                            图 2、 LNP 原液经稀释超滤后粒径分布



微流控智能LNP(脂质纳米颗粒)合成仪插图1

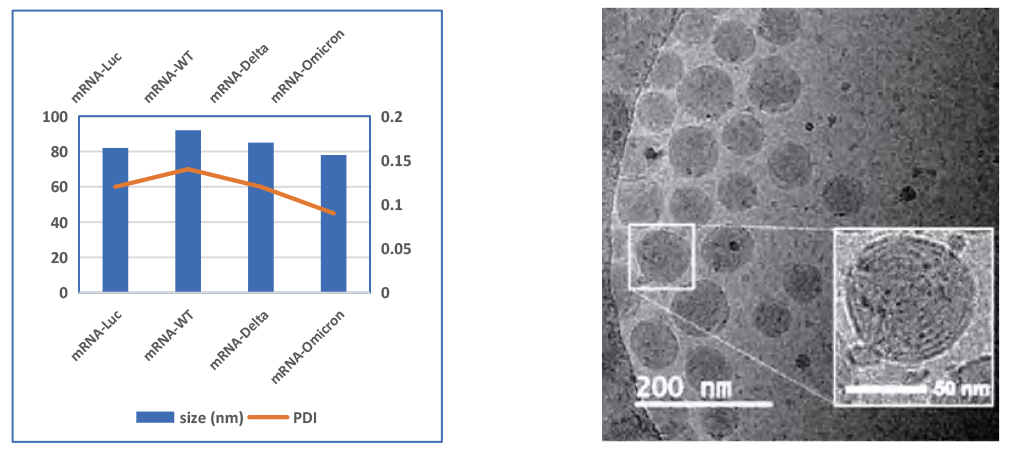

图 3、 包裹 SARS-CoV-2 NTD-RBD                                                 图 4、 Cryo-EM 检测生成的 LNP

部分 mRNA 的 LNP 终产物

微流控智能LNP(脂质纳米颗粒)合成仪插图2

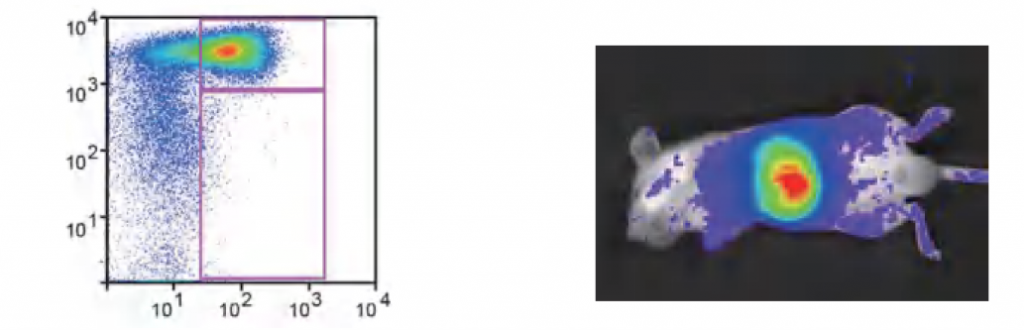

图 5、包裹 GFP mRNA 的 LNP 转染细胞后,80%                  图 6、 包裹 Luciferase mRNA 的 LNP

以上细胞均表达 GFP                                                                              注射小鼠后的活体成像结果

智能LNP(脂质纳米颗粒)合成仪使用操作演示视频



LNP包封试剂盒说明书

【产品应用】

用于装载mRNA,siRNA,CRISPR/Cas9等核酸、蛋白、药物的脂质纳米颗粒制备。

【产品优势】

  • 经严格LNP合成测试质控把关,粒径PDI小且可重复性高
  • 批次稳定性好
  • 超高性价比
  • 即开即用,简便快捷
  • 生物相容性好,安全低毒
  • 高转染率和表达率
  • 可提供完整LNP制备技术支持

【产品简介】

上海澎赞生物科技有限公司提供复方磷脂,由可电离脂质、基础脂质、长循环脂质和胆固醇组成,可用于装载核酸、蛋白、药物的脂质纳米颗粒制备。所制备的脂质纳米颗粒生物相容性好,包封效率高,适用于细胞转染、实验动物注射。

【型号规格】

型号描述规格数量
FL-M16-001复方磷脂-M试剂盒(试用装)
A:16 mM复方磷脂 M1 mL1支
B:50mM 柠檬酸钠缓冲液10ml1瓶
型号描述规格数量
FL-S16-001复方磷脂-S试剂盒(试用装)
A:16 mM复方磷脂 S 1 mL1支
B:50mM 柠檬酸钠缓冲液10 mL1瓶
型号描述规格数量
FL-M16-003复方磷脂-M试剂盒(学生装)
A:16 mM复方磷脂 M1 mL3支
B:50mM 柠檬酸钠缓冲液10mL3瓶
型号描述规格数量
FL-S16-003复方磷脂-S试剂盒(学生装)
A:16 mM复方磷脂 S1 mL3支
B:50mM 柠檬酸钠缓冲液10 mL3瓶
型号描述规格数量
FL-M16-006复方磷脂-M试剂盒(豪华装)
A:16 mM复方磷脂 M1 mL6支
B:50mM 柠檬酸钠缓冲液10 mL6瓶
型号描述规格数量
FL-S16-006复方磷脂-M试剂盒(豪华装)
A:16 mM复方磷脂 S1 mL6支
B:50mM 柠檬酸钠缓冲液10 mL6瓶

【储存条件】 2~8 ℃密封保存。



【复方磷脂制备脂质纳米颗粒建议方案】

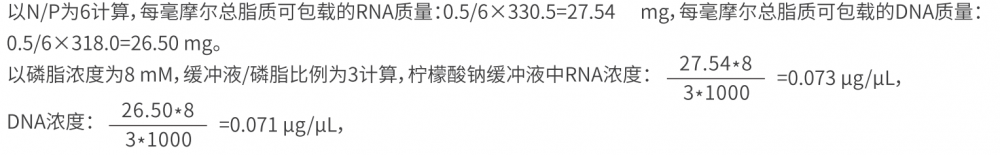

  • 计算核酸用量:

核糖核苷酸的平均分子量为339.5,形成RNA时要脱去一分子水,因此分子量按330.5计算。脱氧核糖核苷酸的平均分子量为327.0,形成DNA时要脱去一分子水,因此分子量按318.0计算。

以可电离脂质比例计算氮原子数,每摩尔复方脂质中含有 0.5 mol氮原子。

微流控智能LNP(脂质纳米颗粒)合成仪插图3

  • 试剂选择推荐:

保存方式稀释/储存缓冲液
4℃保存10mM PBS缓冲液,pH 7.4
冷冻保存Tris 缓冲液(含8%蔗糖),pH 7.4



  • 脂质纳米颗粒制备:

以mRNA制备LNP为例:将mRNA溶解到50mM pH4.0的柠檬酸钠缓冲液中,使终浓度为0.073 μg/μL。

利用微流控设备,将含有核酸的柠檬酸钠缓冲液与磷脂在相应芯片中混合,相应参数参考下表,所得LNP使用30倍体积的缓冲液稀释,100KD超滤管,3000g离心超滤浓缩到所需体积,选择上述(2)中条件保存。

芯片型号注射器型号缓冲液与磷脂混合比例(v/v)流速(mL/min:mL/min)
LNP-B110 mL,3 mL3 :118 :6



设备参数

微流控智能LNP(脂质纳米颗粒)合成仪插图4
