LNP脂质纳米颗粒中体积混合PDMS微流控芯片

  • 该芯片适合于中体积 (总合成体积 0.5~50 mL),中流速 (总流速1.8~6 mL/min) 下的 LNP 合成。

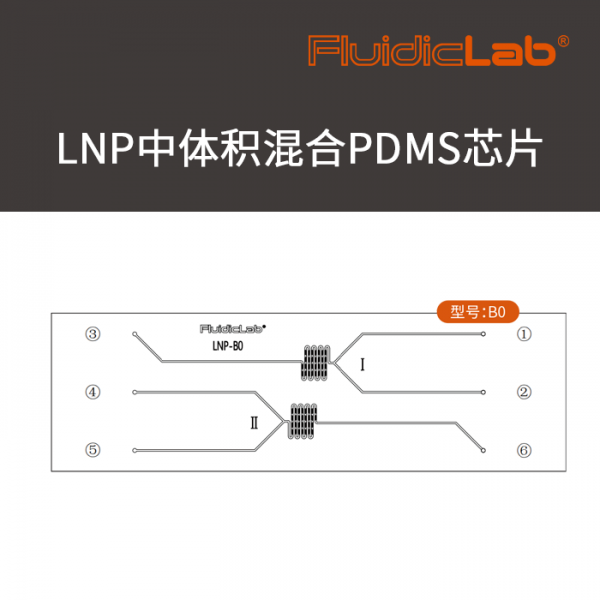

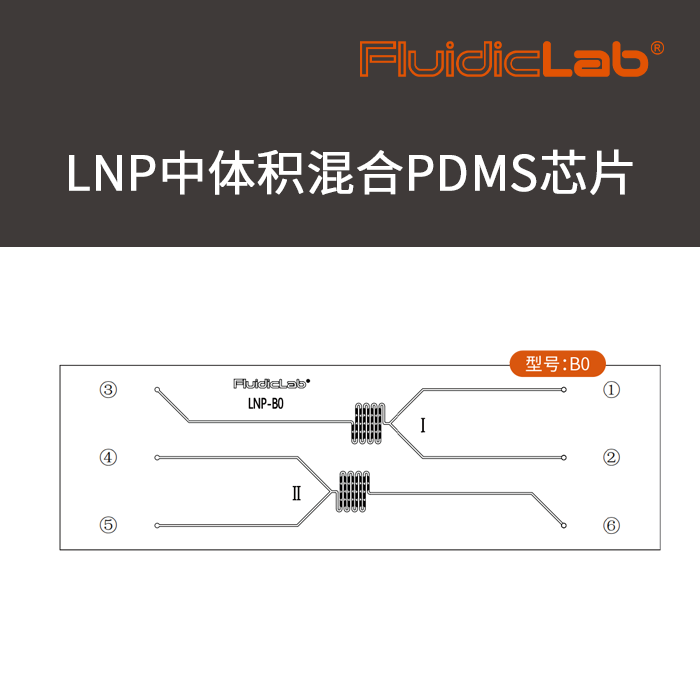

  • 该芯片的混合结构为人字形鱼骨结构。整个芯片分为中心对称的两部分|和I,可用于两次独立实验。
  • 在 LNP 混合部分,每 6个人字形结构组成一个块,15 个块组成一个完整的混合结构,共有 180 个人字形结构。

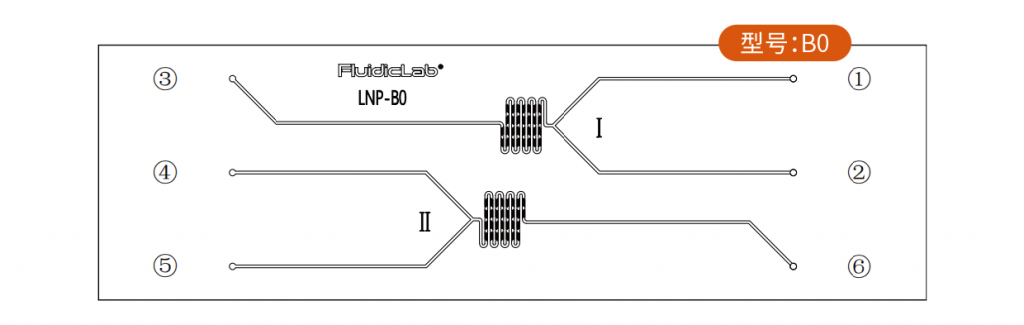

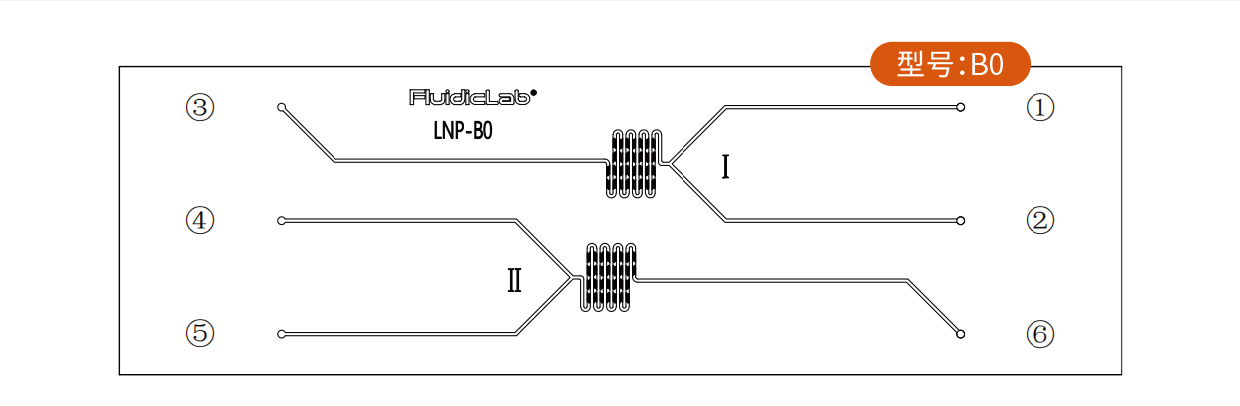

  • 当使用芯片I 时,磷脂从口 1 流入,水相从口 2 流入,合成的 LNP 从 3 流出。
  • 当使用芯片 II 时,磷脂从口 5 流入,水相从口 4 流入,合成的 LNP从口 6 流出。



芯片简介:

  • 该芯片适合于中体积 (总合成体积 0.5~50 mL),中流速 (总流速1.8~6 mL/min) 下的 LNP 合成。
  • 该芯片的混合结构为人字形鱼骨结构。整个芯片分为中心对称的两部分I 和 II,可用于两次独立实验。
  • 在 LNP 混合部分,每 6个人字形结构组成一个块,15 个块组成一个完整的混合结构,共有 180 个人字形结构。
  • 当使用芯片I 时,磷脂从口 1 流入,水相从口 2 流入,合成的 LNP 从 3 流出。
  • 当使用芯片 II 时,磷脂从口 5 流入,水相从口 4 流入,合成的 LNP从口 6 流出。

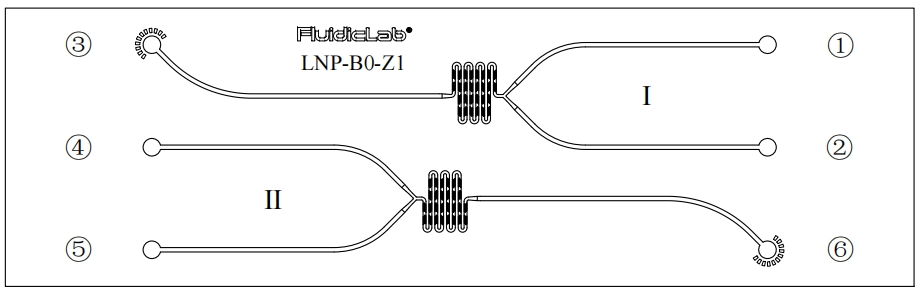

LNP脂质纳米颗粒中体积混合PDMS微流控芯片插图 LNP脂质纳米颗粒中体积混合PDMS微流控芯片插图1

芯片参数:

外形尺寸(mm)75×25混合体积(μL)0.60
通道深度(μm)79(+31 鱼骨部分)混合长度(mm)34.5
通道宽度(μm)200材质PDMS,玻璃
总体积(μL)2.77耐压(bar)7
混合结构体积(μL)2.02*大总流速(mL/min)9



使用指南

详情请转至【应用与支持】栏目:实验方案:微流控混合方式制备mRNA脂质纳米颗粒(LNP)https://www.fluidiclab.com/lnp-preparation/
