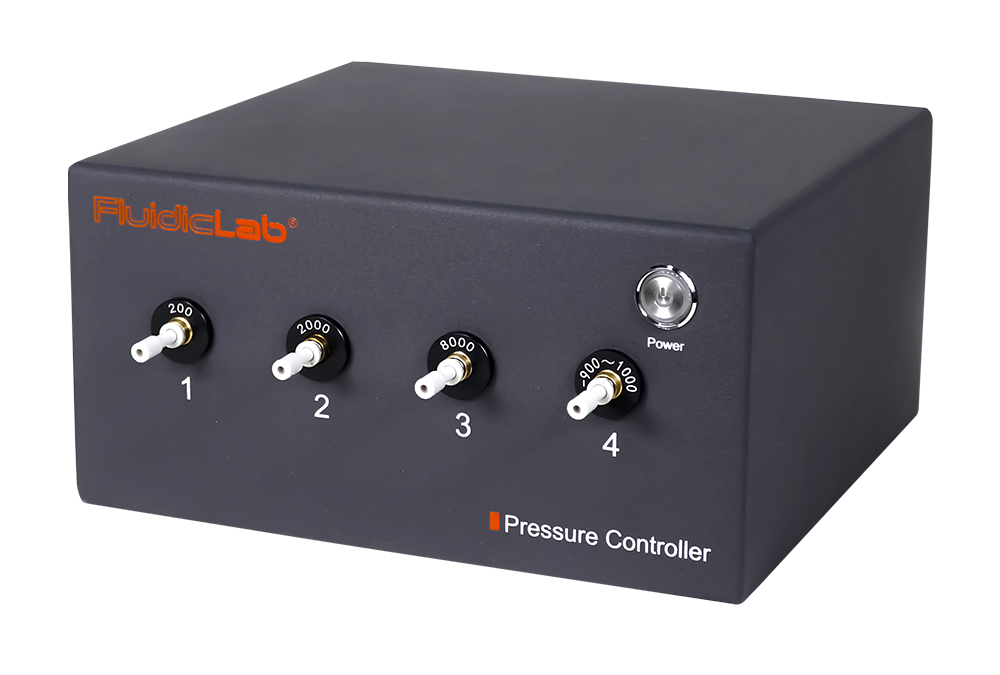

多通道微流控精密控制器/压力泵(专业版PC1)

PC1是一款基于压力驱动的气/液输送系统。设备体积小巧紧凑,支持1.5 mL~10 L储液池,可实现长时间的微流体输送;

PC1可根据用户需求进行个性化设计,可选配1~4个独立的正压/负压输出通道,压力范围在-1 bar ~ 8 bar之间;借助电脑软件控制,可实现微流体的精准注入/吸出;

在性能方面,压力输出波动<0.02%,响应时间<9 ms,流量控制在0.07 μL/min~40000 μL/min 之间(需搭配流量传感器使用)。此外,与FluidicLab Suite软件配合,可实现稳定的恒流输出、压力波形选择和脚本设置等功能。

FluidicLab微流控精密压力泵/控制器(PC1)

性能优势:

1. 卓越的压力输出性能

  • 快速PID控制使压力输出波动<0.02%,压力响应时间<9 ms。
  • 适用于多种应用场景:正压/负压、低/高流速和长/短时间运行。
  • 支持标准压力波形/自定义压力波形稳定输出。

2. 高精度无脉冲流量控制(配合流量传感器使用)

  • 流量传感器内置温度传感器芯片,根据热差与流速的对应关系,从而确定流速大小。
  • 流量控制范围从0.07 μL/min~40000 μL/min,通过反馈调节控制压力输出,进而实现恒流控制。
  • 恒流控制响应时间<40 ms,面对流阻多变场景,仍能保证恒定流速,且无流量脉冲。

3. 定制和升级

  • PC1可根据用户需求进行个性化设计。
  • 可选配1~4个独立的正压/负压输出通道,压力范围在-1 bar ~ 8 bar之间。
  • 每个压力输出通道彼此独立。

4. 适配多种型号储液池

  • 储液池型号规格从1.5 mL到10 L。
  • 可以持续运行数天甚至数周,不需要额外进行补液。

5. 提供OEM设备

  • 提供全面的OEM产品和解决方案。
  • OEM组件体积小,采用标准接口,可实现无缝集成。

微流控精密压力泵/压力控制器

应用场景:(点击蓝色文字可查看相关实验视频)

1. 海藻酸钠水凝胶微球7. 聚己内酯(PCL)微球
2. 壳聚糖水凝胶微球8. 聚乳酸(PLA)微球
3.聚丙烯酰胺微球 9. 微气泡造影剂
4. GelMA水凝胶生球10. 双包裹微球
5. Janus微球11. 单细胞包裹微球
6. 聚乳酸-羟基乙酸共聚物(PLGA)微球

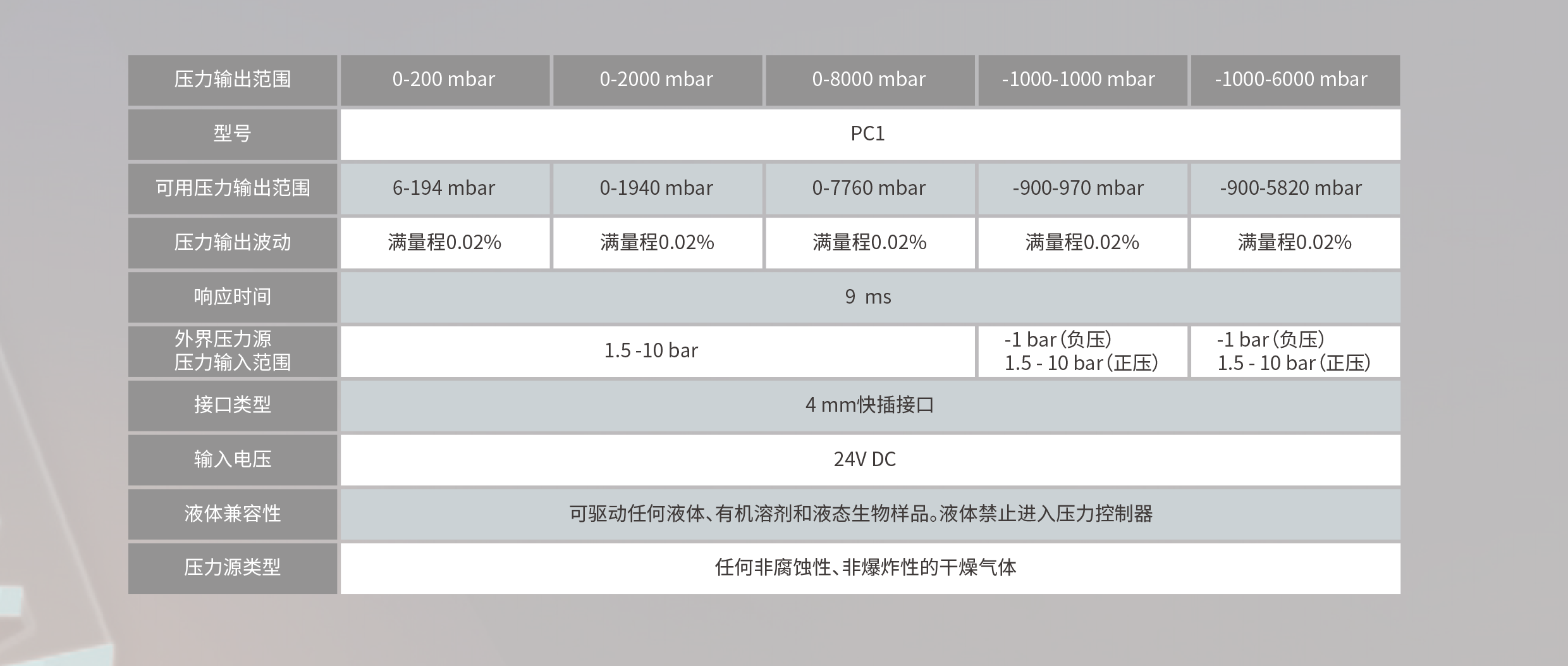

规格参数:

压力输出范围0~200 mbar0~2000 mbar0~8000 mbar-1000~1000 mbar-1000~6000 mbar
可用压力输出范围6~194 mbar0~1940 mbar0~7760 mbar-9000~970 mbar-900~5820 mbar
压力输出波动满量程 0.02%
响应时间9 ms
外界压力源压力输入范围0.3~1 bar2.2~4 bar8.2~10 bar-1 bar(负压)
1.2~4 bar
-1 bar(负压)
6.2~10 bar
液体兼容性 可驱动任何液体、有机溶剂或液态生物样品。液体禁止进入压力控制器中
压力源类型任何非腐蚀性、非爆炸性的干燥气体(如压缩空气、氮气、二氧化碳)



可匹配流量传感器类型
流量传感器兼容性与FluidicLab液体流量传感器兼容
流量范围*0.07~ ±40000 μL/min
液体兼容性非强酸、强碱试剂、部分油相或生物样品试剂
响应时间 <40 ms
工作温度10 ~ 50 ℃
储存温度-10 ~ 60 ℃
特点双相测量流量
电脑配置
适用电脑Windows 7, 8, 10 和 11系统
软件配置及相应功能
软件FluidicLabSuite
数据保存格式CSV格式文件
压力输出类型稳态压力输出、均速增压输出、三角波、正弦波、方波和自定义波形输出
其他
输入电压(24 V-50 Hz)
尺寸220 × 200 ×110 mm
质量1.5~2.5 kg
