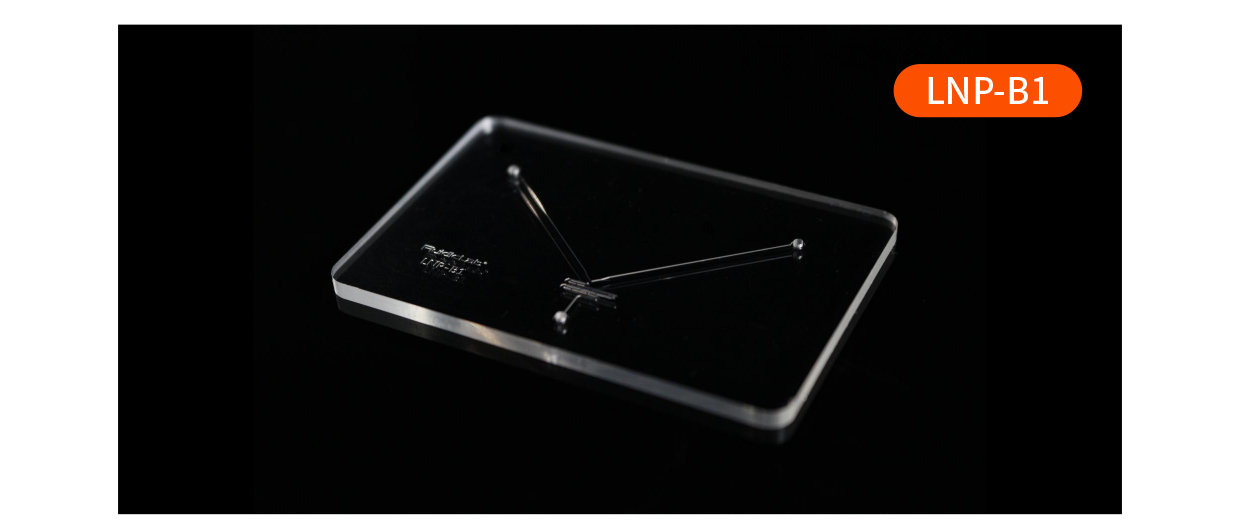

FluidicLab LNP中体积混合芯片

该芯片适合于中体积(总合成体积0.5-50 ml),中流速(总流速4-12ml/min) 下的LNP 合成。
该芯片的混合结构为人字形鱼骨结构。整个芯片分为中心对称的两部分I 和II,可用于两次独立实验。
在LNP 混合部分,每 6 个人字形结构组成一个块,15 个块组成一个完整的混合结构,共有 180 个人字形结构。
当使用芯片I 时,水相从口1 流入,磷脂相从口2 流入,合成的LNP从口3 流出。
当使用芯片II 时,水相从口5 流入,磷脂相从口4 流入,合成的LNP 从口6 流出。
