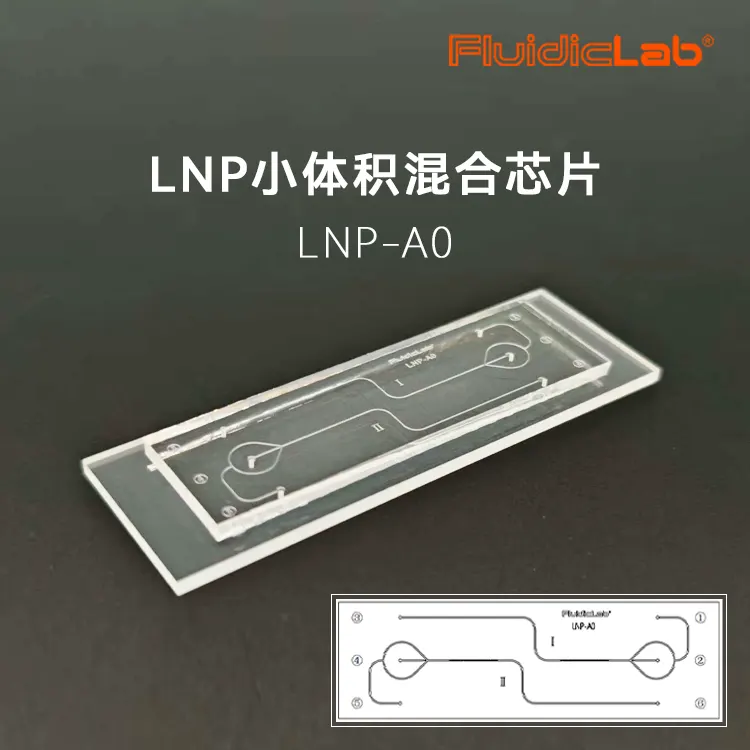

LNP脂质纳米颗粒小体积混合PDMS微流控芯片

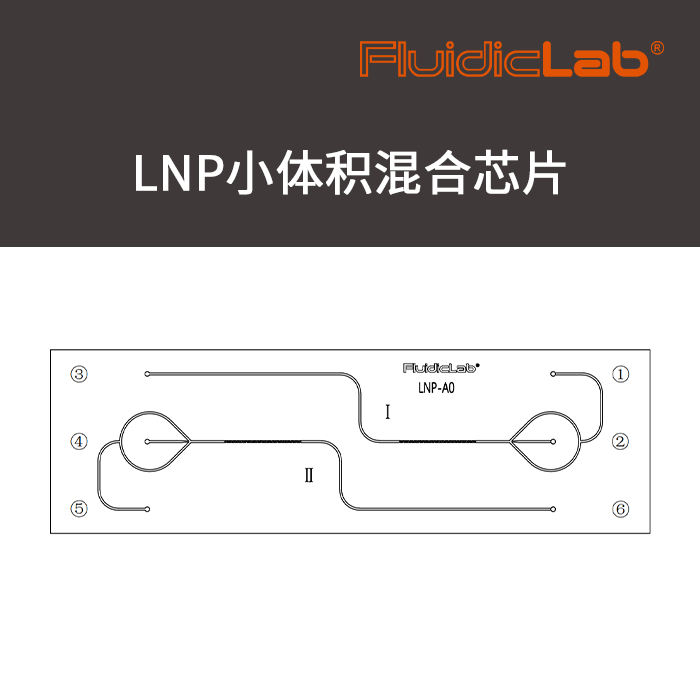

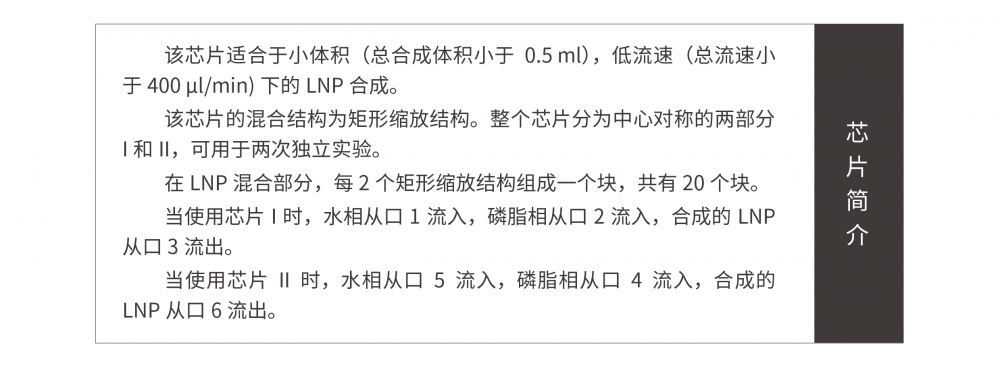

该芯片适合于小体积(总合成体积小于0.5 ml),低流速(总流速小于400 μl/min) 下的LNP 合成。该芯片的混合结构为矩形缩放结构。整个芯片分为中心对称的两部分I 和II,可用于两次独立实验。
在LNP 混合部分,每2 个矩形缩放结构组成一个块,共有20 个块。当使用芯片I 时,水相从口1 流入,磷脂相从口2 流入,合成的LNP从口3 流出。

当使用芯片II 时,水相从口5 流入,磷脂相从口4 流入,合成的LNP 从口6 流出。
