多路阶跃结构并行高通量微液滴生成微流控芯片

PDMS-HTS-80是一款多路(188路)阶跃结构并行的高通量微滴生成芯片。在芯片中分散相通过台阶时,因拉普拉斯力突然降低而生成微滴。该芯片微滴生成通量是单个流动聚焦型芯片的20倍,且微滴生成的粒径受压力、流速波动影响较小。

芯片名称:FluidicLab 高通量微滴生成芯片(型号:PDMS-HTS-80)

芯片简介:

PDMS-HTS-80是一款多路(188路)阶跃结构并行的高通量微滴生成芯片。在芯片中分散相通过台阶时,因拉普拉斯力突然降低而生成微滴。该芯片微滴生成通量是单个流动聚焦型芯片的20倍,且微滴生成的粒径受压力、流速波动影响较小。

以玻璃载玻片为基底与PDMS流道进行共价键键合,通过对芯片流道进行特殊处理,保证流道良好的疏水性。

当使用芯片I时,油相从口①流入,水相从口②流入,生成的乳液从口③流出。

当使用芯片II时,油相从口⑤流入,水相从口④流入,生成的乳液从口⑥流出。

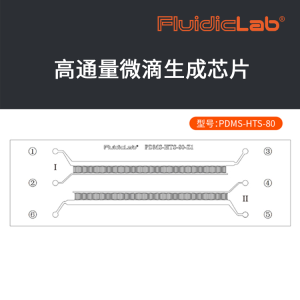

FluidicLab高通量微滴生成芯片结构图:

多路阶跃结构并行高通量微液滴生成微流控芯片插图

FluidicLab高通量微滴生成芯片参数:

型号

PDMS-HTS-80

材质

PDMS 与玻璃键合芯片

芯片尺寸(mm)

62 ×19×2

玻璃尺寸(mm)

75 ×25 × 2

喷嘴宽度(μm)

160

水相流速范围 (μL/min)

10~1000(CV<5%)

可生成粒径大小 (μm)

80~100



使用FluidicLab高通量微滴生成芯片实验微滴生成图片:

多路阶跃结构并行高通量微液滴生成微流控芯片插图1

FluidicLab高通量微滴生成芯片实验数据及配套使用的PDMS标准芯片夹具以及Drop-Surf微滴生成油

多路阶跃结构并行高通量微液滴生成微流控芯片插图2

多路阶跃结构并行高通量微液滴生成微流控芯片插图3



阶跃结构的微滴制备芯片用于高通量微滴的制备
